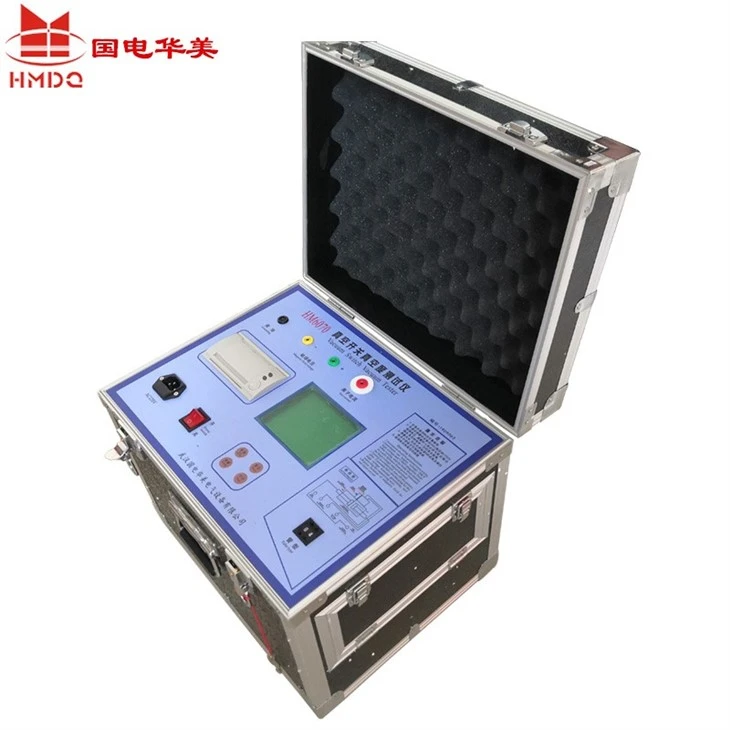

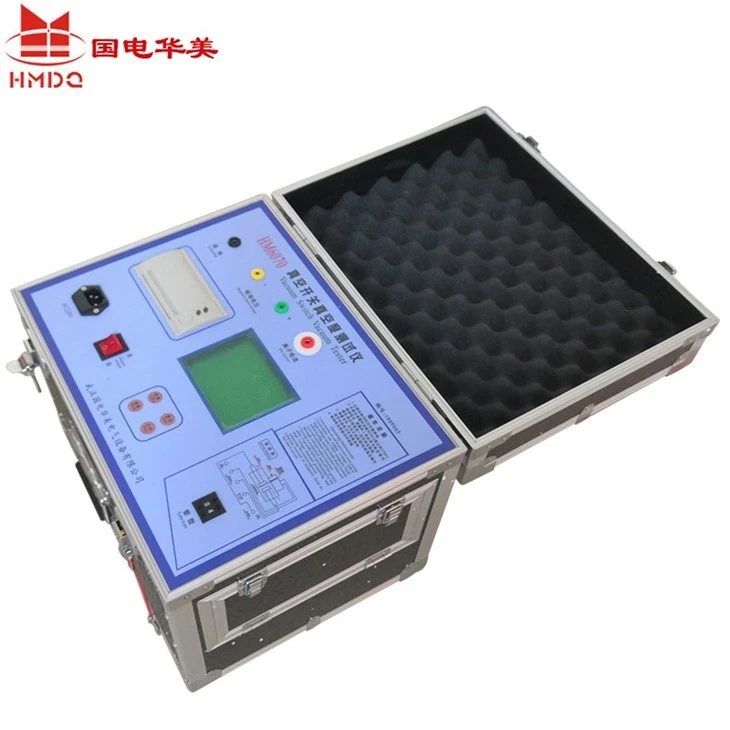

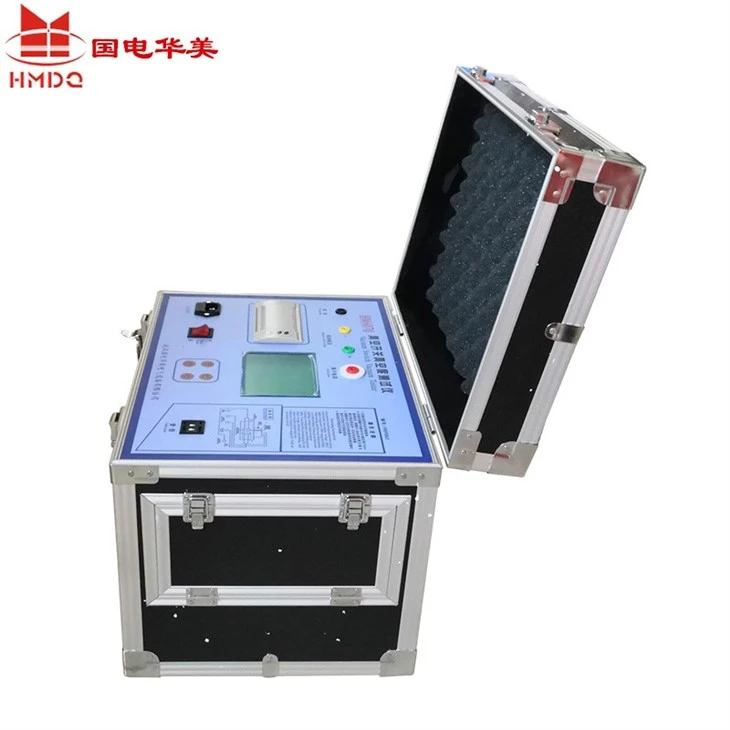

Produkta pārskats
Vakuuma slēdža vakuuma testeris HM6070 ir mūsu produktu līnijas jaunākās paaudzes, kas izstrādāts, pamatojoties uz HM6070 modeli un uzlabots, reaģējot uz atsauksmēm no lauka lietotājiem. Tam ir augstāka testēšanas precizitāte, lielāka stabilitāte un uzlabots intelekts.
tehniskās specifikācijas
1. Testa objekts: visa veida vakuuma slēdži.
2. Pārbaudes metode:{1}}izjaukšanas mērījumi.
3. Lietošanas diapazons: universāls-nolūks, piemērots vairāku-stila vakuuma slēdžu testēšanai.
4. Pārbaudes diapazons: 10-5-10-1Pa
5. Testa precizitāte: 10-5-10-4 Pa, 15%
10-4-10-3 Pa ,15%
10-3-10-2Pa, 10%
10-2-10-1Pa ,10%
6. Lauka spriegums: 1700V
7. Impulsu lauka augstspriegums: 30KV
8. Nepieciešamā slēdžu vieta: parasta vieta.
9. Darba vide: -20 grādi ~40 grādi
10. Saimnieka svars: 12kg
11. Izmērs: 420 × 320 × 280 (mm)
12. Sampler: Magnētiskā vadības spole
Darbība un lietošana
Instrumentu paneļa un elektroinstalācijas instrukcijas

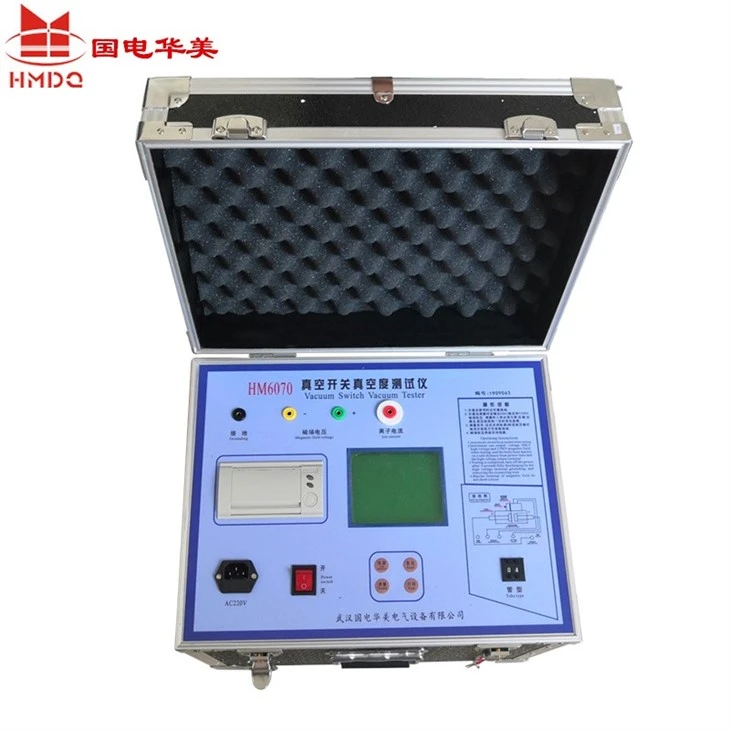

Instrumentu panelis ir parādīts 2. attēlā. Poga "Noplūdes noteikšana" tiek izmantota, lai veiktu vakuuma līmeņa provizorisku novērtējumu vakuuma caurulē, savukārt pogu "Measurement" izmanto augsta sprieguma un spēcīga elektromagnētiskā lauka iedarbināšanai vakuuma līmeņa kvantitatīvā pārbaudei. Instrumenta aizmugurējā paneļa kreisajā pusē ir augstsprieguma{2}}izvades spaile, kuru var savienot ar vienu no vakuuma caurules spailēm, izmantojot augstsprieguma{3}}vadu. Jonu strāvas ievades spaile savienojas ar otru vakuuma caurules spaili. Diviem magnētiskā lauka sprieguma izejas spailēm jābūt savienotām ar diviem ierosmes spoles spailēm. Zemējuma spaile tiek izmantota instrumenta korpusa aizsargzemēšanai. Caurules tipa ievades DIP slēdzis tiek izmantots, lai izvēlētos loka kameras veidu; loka kameras veidu nosaka tās caurules diametrs un ierosmes spoles konfigurācija.
uz-vietnes pārbaudi
HM6070 vakuuma ķēdes pārtraucēja analizators-Vietnes attēls
