Produktu apraksts

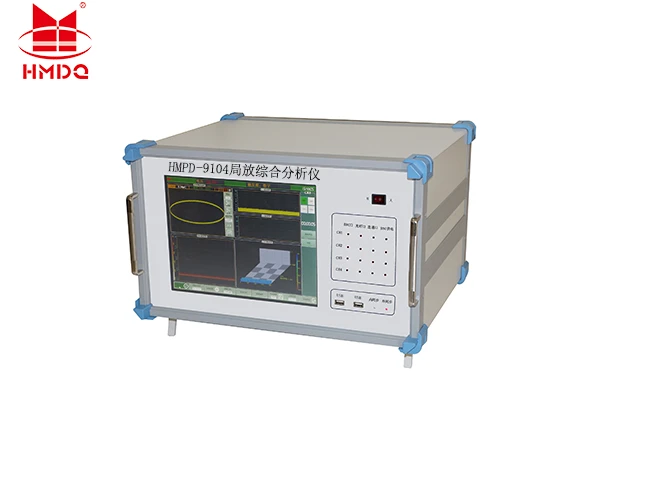

HMPD-9104 daļējas izlādes analizators ir 4-kanālu darbvirsmas ierīce ar TFT LCD displeju. Tā piedāvā uzticamu sistēmu ar zemu atteices līmeni. Papildus daļējas izlādes mērīšanai augstsprieguma elektroiekārtās (standarta funkcija), tā nodrošina precīzas bojājumu noteikšanas iespējas bojātām iekārtām (izvēles funkcija) un atbalsta nepārtrauktu tiešsaistes daļēju izlāžu uzraudzību augstsprieguma elektroiekārtās, piemēram, lielos strāvas transformatoros (izvēles funkcija). Tas patiesi integrē daļējas izlādes mērījumus, bojājumu atrašanās vietu un tiešsaistes uzraudzību vienā daudzfunkcionālā ierīcē.
Izskats Ievads
1 Skārienekrāns Parāda viļņu formas un dažādus testa datus
2 Strāvas slēdzis Instrumenta galvenais strāvas slēdzis
3 4-Kanāla signāla ievades indikatori norāda signālu ieeju no dažāda veida daļējas izlādes sensoriem
4 Iekšējās/ārējās sinhronizācijas indikators Norāda iekšējo/ārējo sinhronizāciju
5 USB ports Ļauj pievienot ārējās USB ierīces
1 Barošanas avots Instrumenta barošanas avots
2 Drošinātājs Sinhronās strāvas ievades drošinātājs (0,1 A)
3 standarta impulsu izvades standarta kvadrātveida{1}}viļņu spriegums
4 Ventilators Instrumenta iekšējā dzesēšana
5 kanāli 1–4 Optiskā signāla ieeja Daļējas izlādes optiskā signāla ieeja
6 kanāli 1–4 Elektriskā signāla ieeja Daļējas izlādes elektriskā signāla ieeja
7 Kanāli 1–4 Līdzstrāvas signāla ieeja Daļējas izlādes līdzstrāvas signāla ieeja
8 Zemējuma termināla instrumenta zemējums
9 RS232 interfeisa savienojums RS232 seriālajām ierīcēm
10 VGA interfeisa monitora interfeiss ārējiem displejiem
11 USB interfeisa savienojums ārējām USB ierīcēm
12 RJ45 interfeiss Tīkla interfeiss
